硬盘的结构

    我们平时对硬盘的认识和选购,大都是通过产品的外型、性能指标特征和网站公布的

性能评测报告等方面去了解,但是硬盘的内部结构究竟是怎么样的呢,所谓的磁头、盘片、

主轴电机又是什么样子呢?

    硬盘内部结构由固定面板、控制电路板、磁头、盘片、主轴、电机、接口及其他附

件组成,其中磁头盘片组件是构成硬盘的核心,它封装在硬盘的净化腔体内,包括有浮

动磁头组件、磁头驱动机构、盘片、主轴驱动装置及前置读写控制电路这几个部分。将

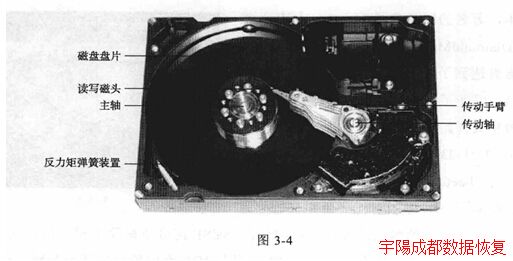

硬盘面板揭开后,内部结构即可一目了然,如图3-4所示。
硬盘的结构

    (1)磁头组件

    这个组件是硬盘中最精密的部位之一,它由读/写磁头、传动手臂、传动轴三部分组

成。磁头是硬盘技术中最重要和关键的一环,它采用了非接触式头、盘结构,加电后在

高速旋转的磁盘表面移动,与盘片之间的间隙只有O.l0.3Um,这样可以获得很好的数

据传输率。现在转速为7200r/min的硬盘盘片之间的间隙一般都低于0.3Um,以利于读

取较大的高信噪比信号。

    至于硬盘的工作原理,它是利用特定的磁粒子的极性来记录数据。磁头在读取数据

时,将磁粒子的不同极性转换成不同的电脉冲信号,再利用数据转换器将这些原始信号

变成电脑可以使用的数据;写的操作正好与此相反。西数WD200BB硬盘采用单碟双磁

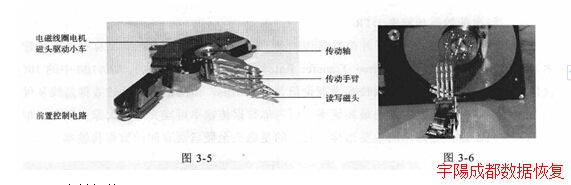

头设计,但该磁头组件却能支持四个磁头,如图3-5所示。注意,其中有两个磁头传动

手臂没有安装磁头。

    (2)磁头驱动机构

    硬盘的寻道是靠移动磁头,而移动磁头则需要该机构驱动才能实现。磁头驱动机构由

电磁线圈电机、磁头驱动小车、防震动装置构成,如图3-5所示。高精度的轻型磁头驱动

机构能够对磁头进行正确的驱动和定位,并能在很短的时间内精确定位指令指定的磁道。

其中电磁线圈电机包含着一块永久磁铁,这是磁头驱动机构对传动手臂起作用的关键,磁

铁的吸引力足以吸住并吊起拆硬盘使用的螺丝刀。防震动装置在老硬盘中没有,它的作用

是当硬盘受到强烈震动时,对磁头及盘片起到一定的保护使用,以避免磁头将盘片刮伤。

    (3)磁盘盘片

    盘片是硬盘存储数据的载体,现在硬盘盘片大多采用铝金属薄膜材料,这种金属薄

膜较软盘的不连续颗粒载体具有更高的存储密度、高剩磁及高矫顽力等优点。从图3-6

中可以发现,硬盘盘片是完全平整的,简直像一面镜子。
硬盘的结构

    (4)主轴组件

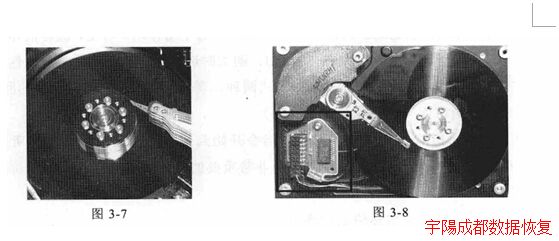

    主轴组件包括主轴部件如轴承和驱动电机等,如图3-7所示。随着硬盘容量的扩大和

速度的提高,主轴电机的速度也在不断提升,于是诞生了精密机械工业的液态轴承电机技

术,现在已经被所有主流硬盘厂商所普遍采用了,它有利于降低硬盘工作噪声。

    (5)前置控制电路

    前置电路控制磁头感应的信号、主轴电机调速、磁头驱动和伺服定位等,如图3-8

所示。由于磁头读取的信号微弱,将放大电路密封在腔体内可减少外来信号的干扰,提

高操作指令的准确性
硬盘的结构
