老款日立IBM硬盘的固件结构

IBM硬盘的固件包括二部分：ROM中的部分、NR-RAM中的配置数据和磁盘固件 区中的可载入数据（disk firmware，磁盘固件DISK F/W)。固件由版本号和版本码构成， 如图3-22所示，版本号表示开发进程，版本码是工程代号。

存储在掩膜ROM中的固件不能被修改。固件的可修改部分存储在NV-RAM和DISK F/W 中。

IBM的工程师提出了一种鉴别固件版本的方法：版本号改变而版本码不变。例如， 版本号为A46A的固件在升级后改为A4xx,前两个字符不变，只有后两个字符改变。

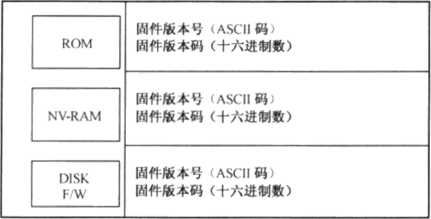

图3-22 IBM硬盘固件结构

不同属系的驱动器的固件不能互相替换。当下列条件满足时，固件是兼容的：

*    ROM、NV-RAM和DISKF/W的版本码相冋；

*    NV-RAM和DISKF/W中的码匹配；

*    ROM中的版本号和NV-RAM与DISK F/W中的版本号只有后两个字符不同。
