闪存芯片识别和读取（参考）。
读取标识符后，读取闪存芯片内容是下一步。
该过程需要指定一些参数。如果芯片ID已正确读取且套件数据库包含有关该芯片的信息，则所有必需的数据将被替换并自动使用。否则，操作员必须在阅读开始前手动输入。所有必要的值都可以在相应芯片的文档中找到。
可以指定以下操作参数进行读取：
阅读模式
读取模式决定了读取单页闪存所需的时间。 “快速”和“正常”模式之间的差异在于读取周期的持续时间分别等于40和60ns。可以在该芯片的文档中检查芯片中特定读取周期持续时间的支持。选择不支持的模式会使验证错误的数量增加数量级，从而使数据的可靠性大大降低。默认情况下，为所有芯片选择“正常”读取模式。
阅读过程
Autoverification。当使用标准控制器读取芯片时，允许每页一个或两个错误位;这些错误由控制器中采用的ECC算法自动纠正。在读取套件中的芯片时，ECC算法的类型和特性是未知的，因此在单次读取访问时无法控制位级损坏。启用后，“自动重定位”标志会强制实用程序多次读取每个页面，然后对内容进行比较。如果检测到不匹配，则实用程序使用错误位的最可能值。操作员可以在程序中查看信息;读取完成后，实用程序将其输出到日志。
重要的提示！建议在所有情况下使用自动验证！
程序在检测到具有不稳定读取结果的位时将使用的尝试次数在“错误尝试次数”字段中定义。请记住，大量通过会增加错误检测和纠正的可靠性，但会减慢读取过程。
读取过程参数

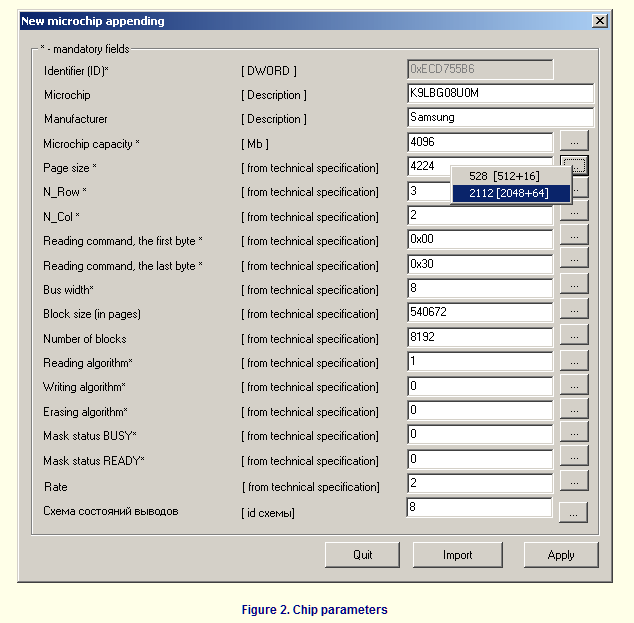

改变阅读参数。该按钮允许更改读取时使用的芯片规格。套件数据库中不保留修改的设置;它们在当前任务中只使用一次。

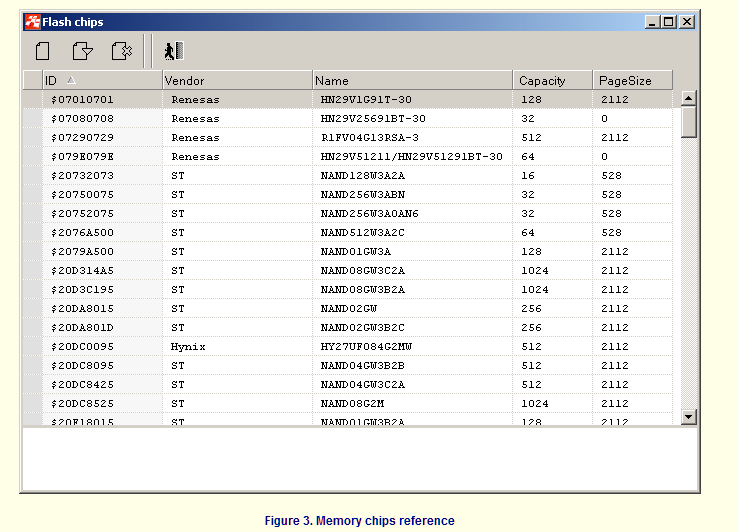

您可以使用“导入”按钮从芯片参考中导入芯片参数。
芯片引脚的状态方案。在更改芯片读取设置时，操作员可以为芯片的某些引脚定义信号状态（0,1，Z）。该套件包括几种引脚状态方案，可用于读取存储器芯片。此外，您可以创建新的引脚状态方案。

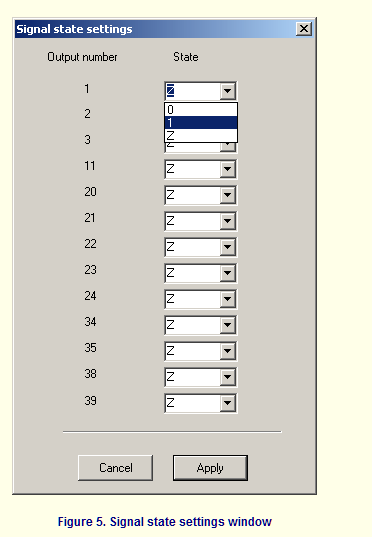

更改输出配置。您可以使用在“读取参数”窗口中单击“更改输出配置”按钮后显示的“信号状态设置”窗口来定义输出方案（此外，还可以从FLASH资源窗口访问该窗口）。
在阅读时，程序在屏幕上显示操作进度。该套件将所有发生的错误输出到日志。在已执行操作的任务中的芯片读取完成时，其状态将变为“读取”。读芯片支持复位操作;该操作丢弃所有读取数据并将芯片状态更改为“Unknown chip”。
读取过程支持在过程中查看自动验证进度（在“操作”窗格中）。
当您增加详细信息量时，套件输出以记录正在读取的“稀疏”数据，可用于监控读取质量（例如，如果读取0？00或0？FF类型的数据，则无需进一步读取说得通）。

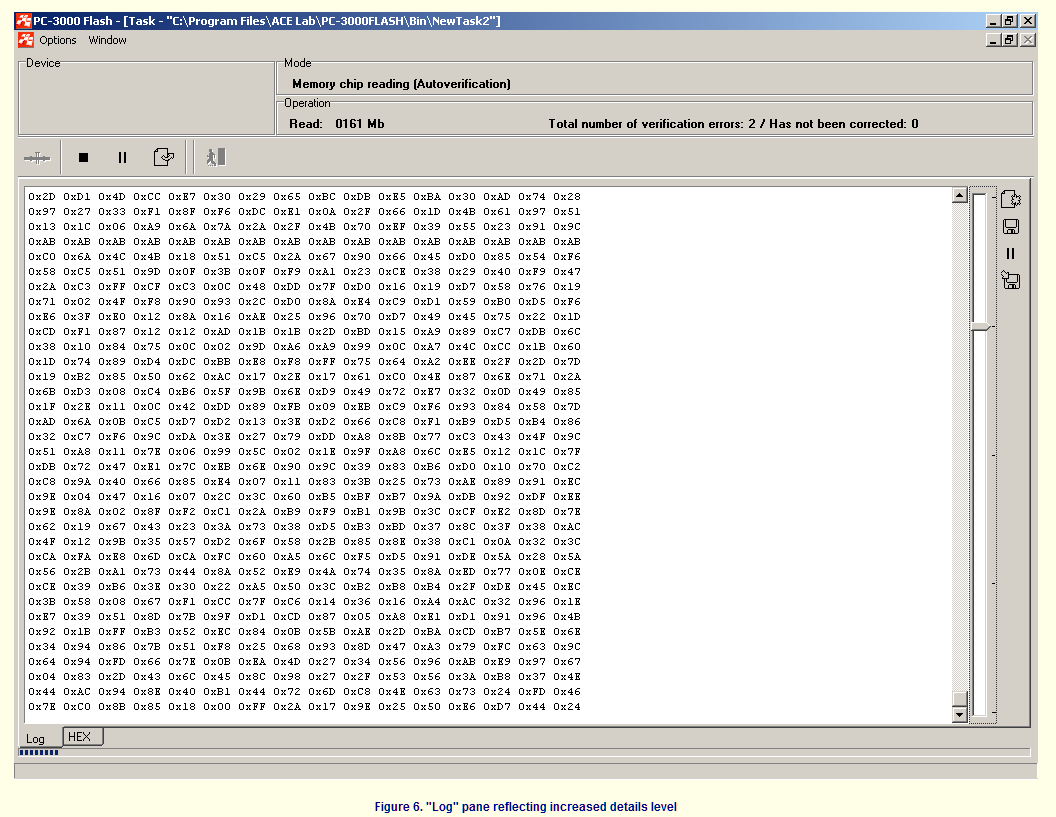

图6.“日志”窗格反映了增加的详细信息级别

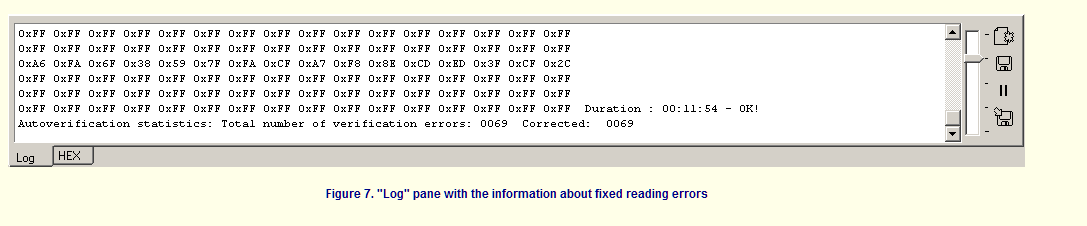

图7.“Log”窗格，其中包含有关固定读取错误的信息
